韋林工業內窺鏡可搭載三維立體測量技術，通過生成點云圖幫助檢測人員從三維空間審視測量過程，提升測量選點以及結果的精準度。三維立體測量技術包括：單物鏡相位掃描三維立體測量技術和雙物鏡三維立體測量技術，并且在傳統測量方法的基礎上還有創新方法。本文匯總了三維立體測量技術相關的部分專業詞匯中英文對照表，供參考。

三維立體測量技術的種類：

3D Phase Measurement（3DPM）—— （單物鏡）相位掃描三維立體測量

3D Stereo Measurement —— （雙物鏡）三維立體測量（區別于Stereo Measurement——普通雙物鏡測量）

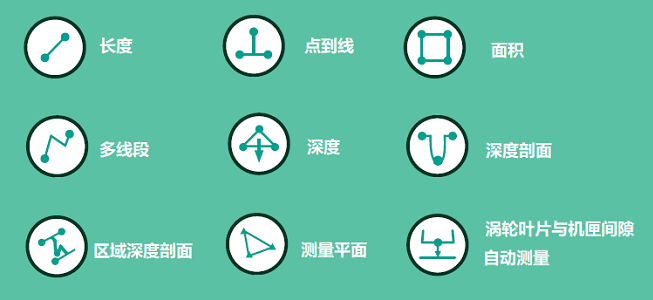

測量方法：

length —— 長度：測量裂紋等線形缺陷的長度

Area —— 區域（面積）：測量涂層損耗、凹陷、腐蝕等面狀缺陷的面積

Point to Line —— 點到線：測量渦輪葉片邊緣損壞以及焊縫寬度等

Multi-Segment —— 多線段：測量復雜形狀裂紋或其他不規則缺陷的總長度

Depth —— 深度：測量凹坑凹痕深度以及焊縫高度等

Depth Profile —— 深度剖面：以剖面為基準測量FOD沖擊損壞或磨損槽深度等

Area Depth Profile —— 區域深度剖面：測量區域內的凹陷損傷或焊接位置的最大深度或最大高度

Measurement Plane —— 測量平面：與上述測量方法配合使用，有助于補全殘缺部位以及設定基準

Blade Tip Clearance —— 葉片與機匣間隙自動測量：可自動測量渦輪葉片和機匣之間的間隙距離，并輸出最大、最小和均值

韋林工業內窺鏡的兩種三維立體測量技術，均可生成3D點云圖，可以旋轉、放大點云圖觀察，大幅提升測量精準度。而普通雙物鏡測量技術模仿人眼雙目成像，雖然比陰影測量和比較測量先進，但是不具備3D點云圖，因此在一些對量化分析有較高要求的檢測應用中，選用搭載三維立體測量技術的內窺鏡產品更具優勢。
