工業視頻內窺鏡的組成與原理

工業視頻內窺鏡也稱蛇形攝像機，其核心組件是一個小型攝像機，通常內置CCD或CMOS芯片。其組成結構體現了基本工作原理：除了位于插入管末端的小型攝像機之外，插入管的末端通常有一個附帶的光源或者照明出光口，以便在更狹小、更黑暗的空間里具備更強的可視性； 管的另一端有一個屏幕，用于觀看來自攝像端的實時圖像。

中高端的工業視頻內窺鏡可操控插入管末端的導向部位，通過手持機的操縱桿或觸摸屏進行控制，由于能夠控制攝像機方向（及光照方向），檢測更全面，檢測的準確性更高，操作人員可獲得特定檢測區域的理想檢測效果。 而且一些型號的設備配備有可互換的探頭，不同尺寸不同功能的探頭可用于不同的應用環境。

工業視頻內窺鏡的用途

工業視頻內窺鏡是無損檢測（NDT）技術家族的一個成員，屬于目視檢測設備，可以在不以任何方式傷害目標材料/物體的情況下對裝配和生產級部件進行高級檢測。根據其內置攝像機的結構特點和工作原理，內窺鏡適用于遠程檢查肉眼無法看到的物體和材料；不僅如此，更主要的優勢體現在，它可以直接對組裝好的部件進行檢測，省去了將部件拆開的時間，避免了損失，降低了因檢查而拆開和重新組裝所帶來的額外損壞以及性能損傷的幾率。

工業視頻內窺鏡的選型注意事項

上述工作原理和用途都不難理解，視頻內窺鏡本身的使用也并不算復雜，難點在于購買時應如何選型，如何針對應用需求選擇正確的設備型號，因此您需要認真考慮以下方面的問題：

1. 檢查區域有多深以及進入路徑的狀況，這往往決定了內窺鏡的工作長度（插入管或探頭線的長度）以及探頭直徑；

2. 檢查區域有多暗，是否需要光源，如果需要，光源要多強？ 是否需要調整照明強度？

3. 如果檢測區域并非筆直的孔（例如檢測發動機氣缸），是否應選擇柔性內窺鏡？

4. 是否需要導向良好的柔性內窺鏡，以便在遇到障礙物、需要轉彎或其他阻礙內窺鏡攝像頭視線的地方操縱角度？

5. 檢測區域環境如何？與遠程視覺檢測 (RVI) 相關的便攜性要求和環境因素，也是選型的考慮要點；

6. 是否需要定量分析，對缺陷測量的準確性要求如何？

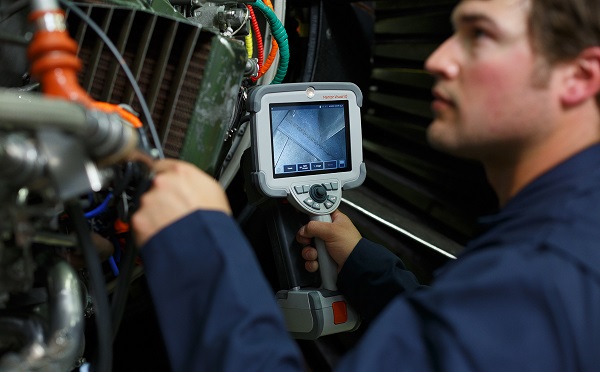

7. 是否需要無線連接功能，用于將檢測數據無線傳輸?shù)皆贫?，以及與專家進行遠程實時協作。如下圖所示的韋林 Mentor Visual iQ 工業視頻內窺鏡，支持藍牙及WiFi接口。
