工業內窺鏡機箱是攜帶和運輸工業內窺鏡設備的重要載體，不同種類和型號的內窺鏡設備往往有專用的機箱，了解并正確使用機箱，有助于延長設備壽命和提升檢測效率。本文以韋林 44萬像素的Mentor Visual iQ 為例，為您介紹手持式工業內窺鏡機箱種類結構及使用注意事項。

手持式工業內窺鏡機箱種類

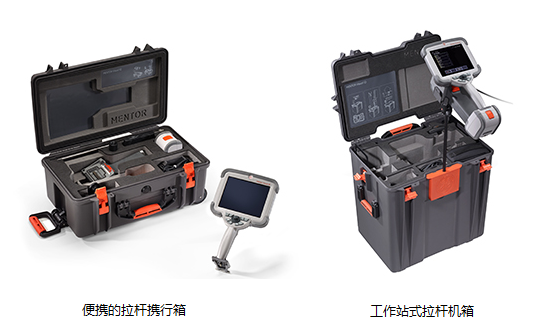

Mentor Visual iQ 的機箱有兩種：便攜的拉桿攜行箱、以及工作站式拉桿機箱，如下圖所示。

便攜拉桿攜行箱的結構及使用注意事項

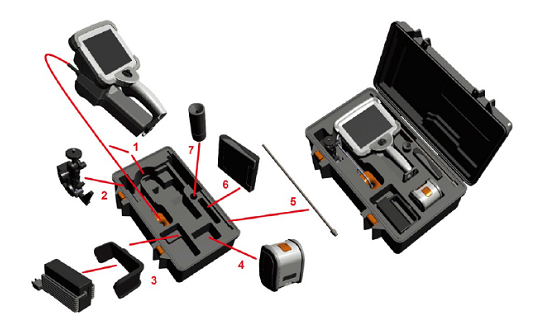

如下圖所示，拉桿攜行箱的內部結構是單層的，相對簡單，包括這樣幾個部分：

1-探頭  2-支撐臂夾具和球形轉接頭  3-電源線、適配器和手持機固定支架

4-兩小時鋰電池   5-剛性套管     6-鏡頭盒     7-剛性套管手柄

使用注意事項：探頭通過橙色管道（位置1）存放在箱子的內部卷盤中。存放探頭和手持機組件之前先將探頭穿入卷盤，取出探頭和手持機組件后再拉出探頭。探頭放入管道前務必順直并保證無扭曲；探頭根部的橡膠扭力緩沖裝置不穿入管道；使用前先安裝光學鏡頭或保護帽，防止損壞與探頭連接的螺紋部分；不使用光學鏡頭時務必安裝保護帽。

工作站式拉桿機箱的結構及使用注意事項

如下圖所示，拉桿攜行箱的內部結構是分層的，比拉桿攜行箱略微復雜一些，但是可以在下層多容納一個探頭，對于檢測現場需要使用多個探頭的情況，攜帶更為方便，而且通過手持機機固定支架和連桿，相當于提供了一個簡易的操作臺，方便現場使用。機箱包括這樣幾個部分：

1-托盤    2-探頭   3-兩小時鋰電池   4-剛性套管  5-手持機固定支架和連桿  6-連桿

7-電源線、適配器   8-附件存放槽   9-可存放另一視頻探頭  10-鏡頭盒   11-剛性套管手柄

使用注意事項：托盤1將機箱空間分為上下兩層，取出托盤可使用下面的存儲空間；其他事項與拉桿攜行箱類似，主要是注意探頭線的存放，避免重物壓覆或者扭曲，以及正確使用鏡頭保護帽。

韋林Mentor Visual iQ 除了本文圖示中的44萬像素配置（灰色）外，還有橙色的百萬像素配置的高清內窺鏡，其機箱同樣是分為拉桿攜行箱和工作站式拉桿機箱兩種，更多詳情可以點擊以下鏈接查看。韋林工業內窺鏡機箱不僅可以保護設備及各個部件、方便攜帶和運輸、而且還能夠作為簡易工作臺使用，為檢測提供便利。
