詳解工業內窺鏡檢查缺陷的基本程序
針對產品質量控制和在役設備的預防性檢測需求,不少行業都使用工業內窺鏡查找內部缺陷,這種檢測方法在汽車制造和維修、以及航空發動機孔探等多個領域都有應用。相較于傳統目視檢測的“檢查、確認、評判”這三個流程,工業內窺鏡的檢測程序復雜一些,包括:推送探頭、調節照明、大面積掃查、局部細查確認缺陷、測量評判等,本文將具體說明。
使用工業內窺鏡檢查缺陷的基本程序:
1. 推送探頭:在沒有毛刺等障礙物的通道中緩慢推進探頭到預定的檢測區域,其中探頭規格(直徑和長度等)是預先根據檢測通道口徑以及檢測需求選定的。
2. 調節照明:對于像韋林內窺鏡這樣具有自動光強度調整功能的檢測工具來說,通??梢悦馊ミ@一程序;否則需要檢測人員通過操縱桿或手持機按鍵進行手動調節,以提供被檢測區域清晰成像所需的理想照明。對于比較暗的環境,可以啟用延時曝光功能,將會對成像效果有明顯改善。
3. 大面積掃查:對應傳統目視檢測的“檢查”階段。在該階段正確使用探頭導向功能,有助于實現更為快速、且覆蓋全面的內窺檢測,建議將探頭導向設置為粗調模式,可以提升檢測效率,用比較短的時間定位關鍵區域、以及發現異常反光點或明暗變化等需重點關注的區域。
4. 局部細查確認缺陷:對應傳統目視檢測的“確認”階段。在該階段可以將探頭的導向彎曲方向電控一鍵鎖定,鎖定后有步進式微調功能,以精確步進方式微調導向的彎曲方向,從而可以對關鍵或重點區域進行仔細檢查,從不同的距離和角度反復觀察;如果使用的是高像素數的工業內窺鏡,還可以利用凍結和數字變焦局部放大的方法進一步觀察細節,以便精確查找缺陷位置、確認缺陷并識別缺陷類型。
5. 測量評判。對應傳統目視檢測的“評判”階段。內窺檢測程序除了定性評判外,還可以通過測量進行定量評判。先捕獲測量圖像,然后根據缺陷類型選擇對應的測量方法并執行選點操作,測量系統會給出相應幾何量的測量數值,檢測人員可以根據測量數值與檢測指導文件等進行比對,以判斷缺陷是否影響被檢測對象的安全。
使用工業內窺鏡檢查缺陷的案例:

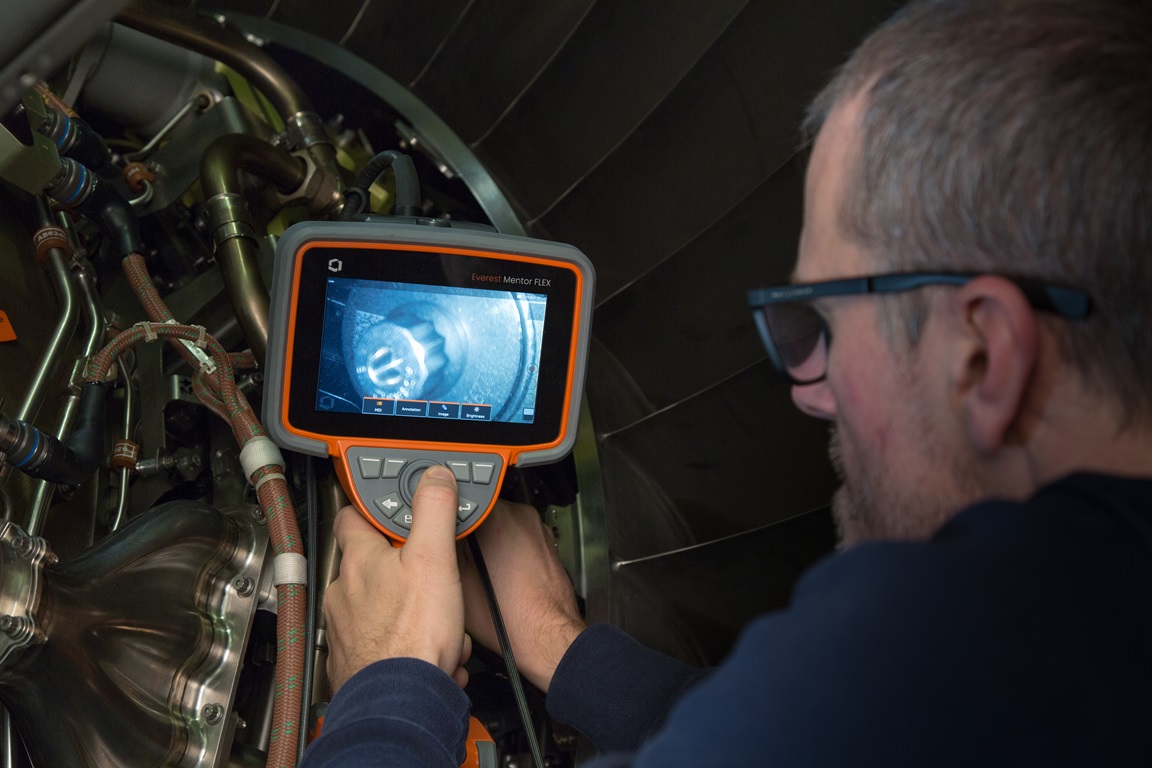

作為高端工業內窺鏡品牌,韋林經常為航空發動機孔探提供現場支援服務。例如,韋林技術團隊曾使用 Everest XLG4-MViQ 視頻內窺鏡協助某飛機工程有限公司檢查飛機發動機壓氣機葉片,由于航空發動機孔探都有比較嚴格的定量分析要求,因此韋林技術人員直接使用了單物鏡相位掃描三維立體測量(3DPM)鏡頭,在將探頭穿繞至壓氣機葉片附近后,先利用 3DPM 鏡頭的大視野單視窗優勢進行觀察,通過大面積掃查和局部細致觀察,發現了葉片上有一處凹坑狀的擊打損傷,隨后立刻采用針對弧形表面缺陷測量的創新方法——區域深度剖面測量方法,測得凹坑深度為 0.15mm,該缺陷尺寸在維護手冊規定的安全閾值范圍內,用戶據此做出了無需下發返廠的決定,減少不必要的維修成本。
以上介紹了工業內窺鏡檢測的基本程序和具體案例。在實際工作中,隨著工業內窺鏡功能的不斷強大,還可以利用人工智能輔助識別缺陷、現場分享檢測圖像、與場外專家進行異地協作、以及自動生成檢測報告等,從而讓內窺檢測過程更高效。
